?？低?84X288分辨率的紅外熱成像模擬機芯，型號DS-2TM03-LF/A，具有無與倫比的特性和性能，其體積小，功耗低，提供連續無干擾的實時紅外圖像，能夠滿足不同的應用環境和需求。
?？低?84X288分辨率的紅外熱成像模擬機芯，型號DS-2TM03-LF/A，具有無與倫比的特性和性能，其體積小，功耗低，提供連續無干擾的實時紅外圖像，能夠滿足不同的應用環境和需求。
主要特點
1.高分辨率 384×288，高靈敏度氧化釩非制冷探測器
2.低功耗＜1W
3.NETD＜35mk@F1.0,25°C
4.實時圖像輸出，支持自動聚焦和灰度報警功能
5.小尺寸（40×41MM）重量輕（小于 82g）
6.環境適應性強，抗熱沖擊性高，抗振動沖擊性強
7.支持豐富的圖像調節功能
8.可選配 50MM，75MM，20-100MM，30-150MM 等規格鏡頭
型號 | DS-2TM03-LF/A | ||
探測器 | 傳感器類型 | 氧化釩非制冷探測器 | |
響應波段 | 8~14μm | ||
NETD（噪聲等效溫差） | < 35mk(@25°C,F#=1.0) | ||
分辨率 | 384×288 | ||
像元尺寸 | 17μm | ||
圖像參數 | 校正方式 | 支持自動校正（定時、溫差）、手動和背景校正 | |
亮度 | 支持 | ||
對比度 | 支持 | ||
圖像細節增強 | 支持 | ||
降噪 | 支持 | ||
AGC 模式 | 支持手動和自動 | ||
電子放大 | ×1，×2，×4 | ||
鏡像 | 水平，垂直，中心 | ||
偽彩模式 | 白熱、黑熱、融合1、彩虹、融合2、鐵紅1、鐵紅2、深褐色、色彩1、色彩2、冰火、雨、紅熱、綠藍、深藍 | ||
壞點修復 | 支持 | ||
數字視頻輸出 | 8 位 BT.656(720×576) | 14BIT RAW+YUV | |
模擬視頻輸出 | CVBS | ||
幀率 | 25 幀 | 50 幀 | |
開機出圖時間 | ＜5S | ||
參數保存 | 支持 | ||
漸暈校正 | 支持 | ||
聚焦與變倍 | 聚焦 | 支持手動和一鍵聚焦 | |
變倍 | 支持手動變倍 | ||
自動聚焦時間 | ＜5S | ||
灰度報警 | 報警方式 | 圖像報警框標記及串口協議輸出 | |
報警閥值 | 可設置 | ||
報警反應時間 | ＜0.2S | ||
性能與接口 | 抗沖擊 | 750g/1ms | |
視頻口 | 支持 BT656 或者 14BIT RAW+YUV 和 CVBS | ||
通信口 | RS232 | ||
鏡頭接口規格 | M34×0.75mm | ||
系統參數 | 電源 | DC12V（DC10V-DC14V） | |
功率 | 1W（變倍與聚焦未開啟） | ||
工作溫度和濕度 | -40℃~70℃，＜90% RH | ||
存儲溫度和濕度 | -45℃~85℃，＜90% RH | ||

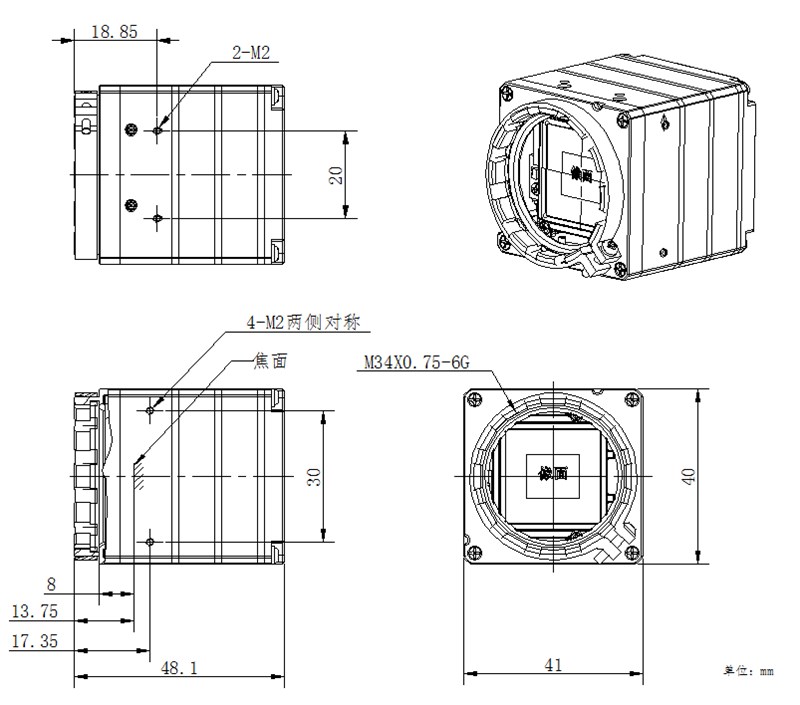

尺寸 | 40×41×49 | ||
重量 | 小于 82g | ||
